O processo de construção da estaca tubular protendida

A estaca tubular de concreto protendido pode ser dividida em estaca tubular protendida pós-tensionada e estaca tubular protendida protendida.Estaca tubular pré-esforçada é um tipo de elemento pré-moldado de concreto fino com cilindro oco feito por processo pré-esforçado e método de conformação centrífuga.É composto principalmente de corpo de estaca cilíndrica, placa final e aro de aço.A lei de pós-tensionamento é aplicar protensão através dos furos reservados após a pega inicial do concreto na estaca tubular.O código de pilha de tubo de concreto protendido é pilha PC, o código de pilha de tubo de concreto protendido de alta resistência é pilha PHC, o código de pilha de tubo de parede fina é pilha PTC.Este trabalho apresenta principalmente o processo de construção de estacas tubulares protendidas (estacas PTC) pelo método de tensionamento.

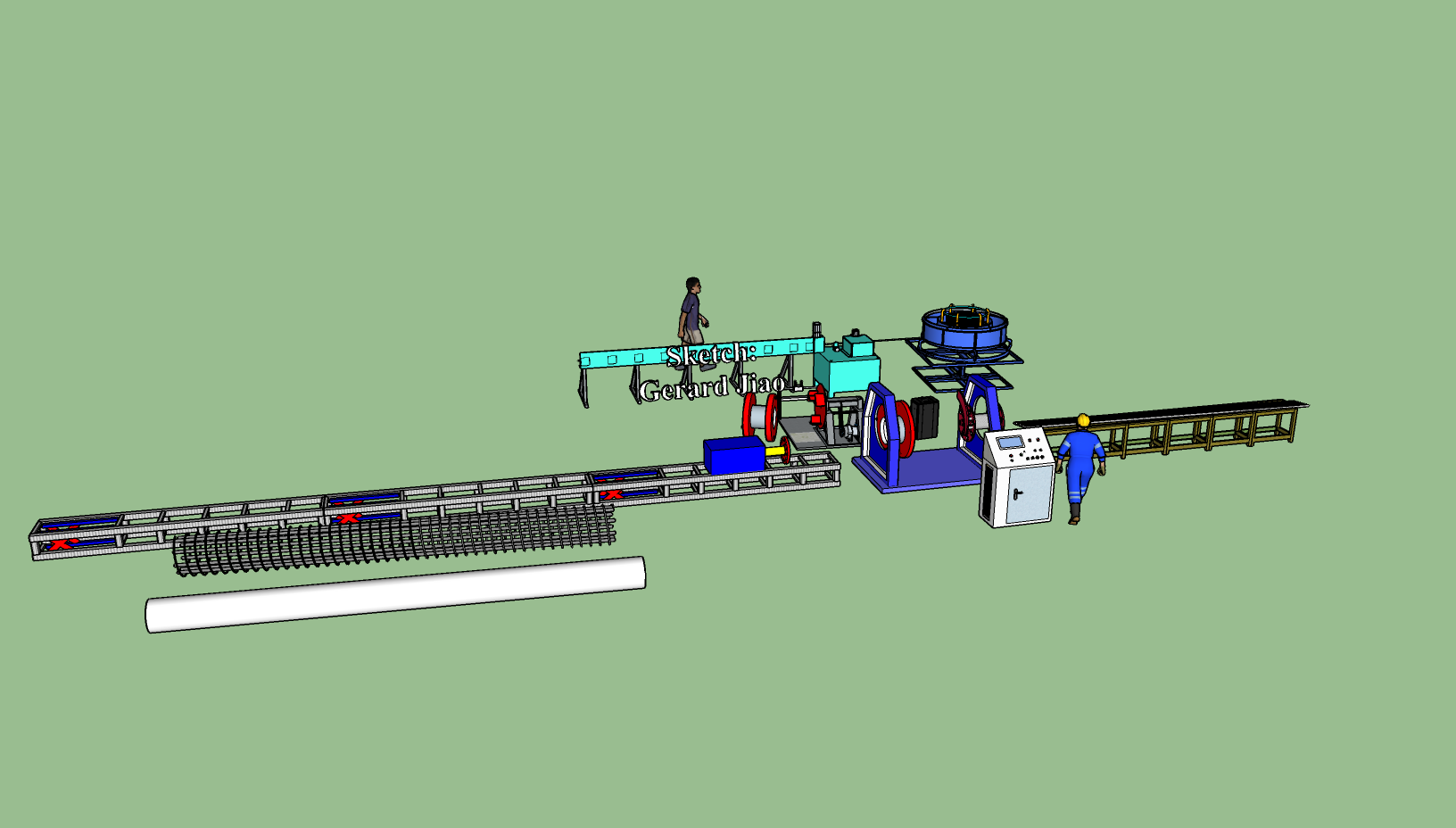

(1) A gaiola de reforço usada na ligação da estaca PTC da gaiola de reforço tem certa mecanização, alta eficiência de operação e boa conformação.Geralmente, leva apenas um trabalhador de 2 a 3 horas para produzir a gaiola de aço necessária para uma oficina por dia.Encadernação de gaiola de reforço: as barras principais são carregadas no disco no carro de trefilação da máquina de enfardar.O carrinho pode se mover no trilho guia transversal na figura para atender às necessidades da gaiola de reforço com diferentes comprimentos de estacas.O estribo é colocado em um disco na máquina de encadernação, o carrinho se move a uma velocidade fixa e a barra de aço no disco é constantemente enrolada em torno da barra principal para formar uma gaiola de aço.

(2) No molde Quando a gaiola de reforço estiver amarrada, use o guindaste de treliça para levantá-la no molde pré-fabricado.Ambas as extremidades da gaiola de aço são fornecidas com porcas.Depois que a gaiola de aço é içada no molde de aço, ambas as extremidades são fixadas com placas anulares de aço e os parafusos correspondentes às porcas são dispostos nas placas de aço, conforme mostrado na Figura 3. A configuração da extremidade da tensão é diferente da forma de a outra extremidade (como mostrado na Figura 4), e a folga na matriz de aço é a folga de tensão.Quando a gaiola é instalada, o guindaste de treliça a eleva para a área de enchimento de concreto.

(3) Perfusão de concreto Na área de perfusão de concreto, existe um carro de perfusão correspondente, que corre sobre o trilho-guia ao lado da plataforma de operação.A quantidade de concreto em cada pilha é controlada por um carro.O carro corre sobre o molde oco semiaberto, e o concreto aparente na parte inferior é gradualmente preenchido no modelo.Terminado o enchimento do concreto, enrole um fio de algodão em volta da fôrma de aço (para evitar a perda de água no concreto durante o processo de centrifugação) e levante a outra metade da fôrma de aço para selá-la.

(4) Tensionamento A extremidade tensora da estaca tubular é enviada para uma máquina específica para tensionamento, e a quantidade específica de tensionamento é determinada de acordo com diferentes requisitos.

(5) A moldagem centrífuga coloca a pilha tubular tensionada no tanque centrífugo para centrifugação, e a ação centrífuga é realizada em quatro estágios: velocidade lenta, velocidade baixa, velocidade média e velocidade alta, de modo a garantir a compacidade do concreto.O tempo de centrifugação é controlado em cerca de 15 minutos e geralmente é determinado de acordo com a taxa de centrifugação.A parte oca da placa de aço anular será bloqueada por um círculo de borracha, o que é conveniente para a conformação centrífuga e, ao formar, o excesso de lama em todos os lugares pode ser retirado para garantir a suavidade interna da pilha.

(6) A cura em autoclave das pilhas centrífugas T-PC e T-PTC formadas centrifugamente deve adotar cura a vapor de alta pressão, e as pilhas centrífugas T-PHC devem adotar cura a vapor atmosférico e cura a vapor de alta pressão.A piscina de cura a vapor é uma grande piscina composta de concreto.Coloque as estacas tubulares formadas centrifugamente na piscina e cubra a placa de cobertura de concreto para cura em autoclave.

(7) Quando o tempo de autoclave é atingido, a matriz de aço é transferida para fora.Remova os parafusos de fixação em ambos os lados e o modelo pode ser desmontado por um guindaste treliçado.
