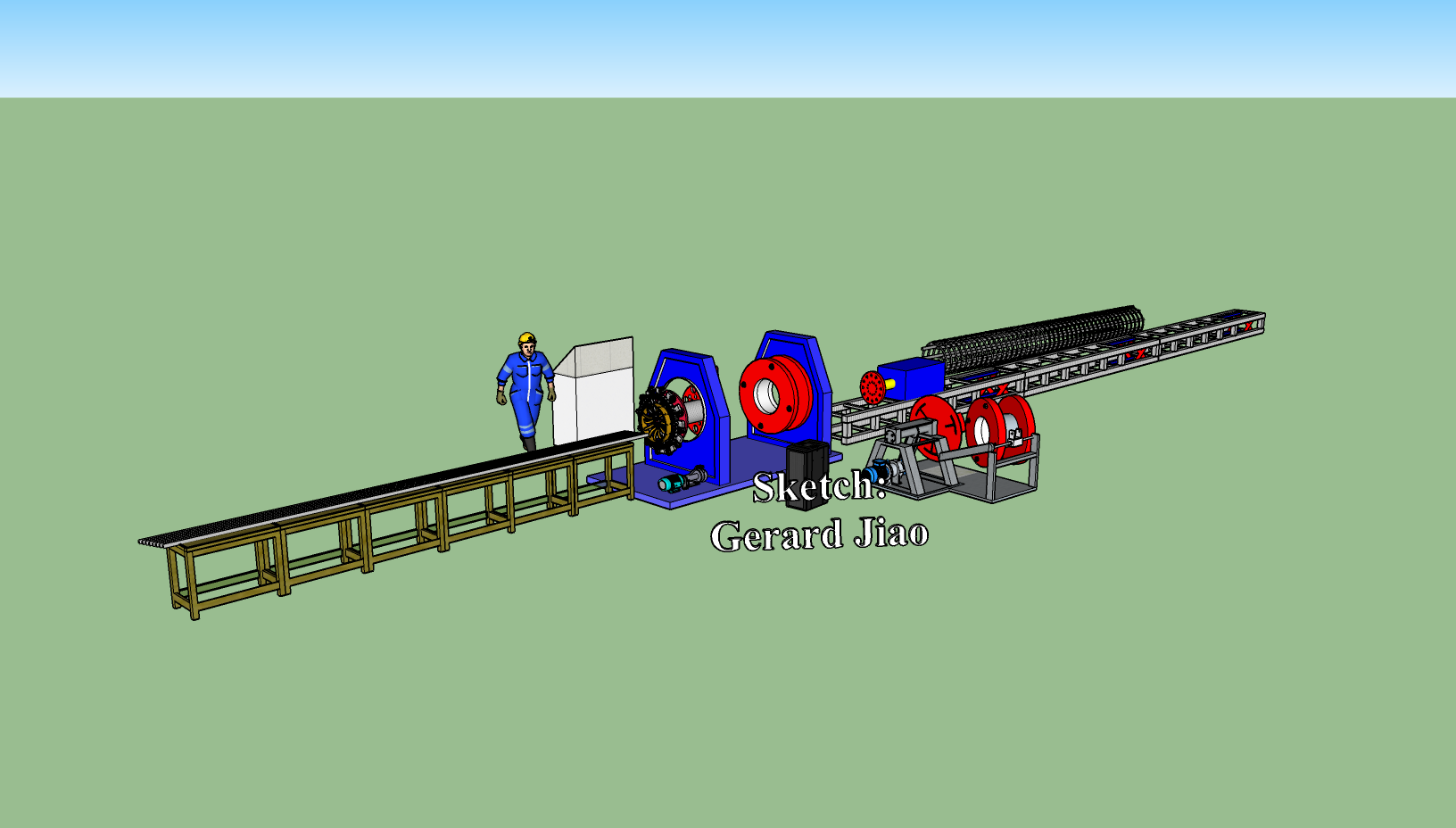

Máquina de solda de gaiola de pólo cônico

O soldador de pólo cônico é adequado para gaiola de reforço de poste de concreto, formação de soldagem de gaiola de reforço de poste de concreto pré-esforçado, uma boa solução para o diâmetro de pólo cônico de 1:75 graus, força de soldagem de aço de barra de construção é baixa, servo automático de suporte e outros problemas técnicos, com alta eficiência, soldagem sólida, formação rápida, alta precisão, erro de pequeno diâmetro e assim por diante.

No processo de soldagem, o corpo principal da gaiola de reforço não gira, a rotação do reforço do anel, o passo pode ser definido arbitrariamente de acordo com os requisitos e tem a função de liberação automática da gaiola e descarga da gaiola.O mecanismo de soldagem de ajuste automático é adotado para tornar a soldagem do corpo da gaiola mais firme.

Parâmetros técnicos: Parâmetros técnicos:

1, diâmetro da ponta: 190mm, 230mm, 270mm, 310mm

2, comprimento do esqueleto de aço de soldagem: 7500 ~ 15000mm

3. Conicidade do pólo: 1:75

4, diâmetro da barra longitudinal, grau: (12mm, 14mm, 16mm)

5, o número de tendões longitudinais: 10~20

6, diâmetro da barra do anel, material: (4 mm ~ 6 mm; (de acordo com o diâmetro da barra longitudinal, número de raízes, determinação abrangente do comprimento)

7, material da barra de anel: Q195 (recomendado) ou Q235;

8, velocidade de soldagem: gaiola de aço de 15m em 4 minutos ou mais (excluindo o tempo de desgaste do reforço);Carrinho de tração pode ser devolvido rapidamente;

9. Modo de soldagem: soldagem por resistência

10, modo de operação de soldagem: a barra principal não gira, a barra de anel gira

11, passo: 0-150mm (pode ser definido arbitrariamente de acordo com os requisitos)

12, a maneira de usar tendões: artificial.

13, modo de gaiola de liberação: auto-descarga mecânica

15, taxa de erro de diâmetro: ± 2 mm

16, a principal tensão de trabalho do transformador de soldagem: 380V

17, potência do transformador: 300 KVA

18. Potência motriz: 14KW

19. Potência auxiliar:≥6kg de ar comprimido (compressor de ar de 2m2 fornecido pelo usuário)

20, modo de controle: controle de programa PLC, interface homem-máquina
